      用單片機控制字符型液晶顯示模塊
      文章長度[3185] 加入時間[2006/8/29] 更新時間[2024/12/29 10:57:31] 級別[3] [評論] [收藏]



      液晶顯示器以其微功耗、體積小、顯示內容豐富、超薄輕巧的諸多優點,在袖珍式儀表和低功耗應用系統中得到越來越廣泛的應用。

          這里介紹的字符型液晶模塊是一種用5x7點陣圖形來顯示字符的液晶顯示器,根據顯示的容量可以分為1行16個字、2行16個字、2行20個字等等,這里以常用的2行16個字的DM-162液晶模塊來介紹它的編程方法。

          DM-162采用標準的14腳接口,其中VSS為地電源,VDD接5V正電源,V0為液晶顯示器對比度調整端,接正電源時對比度最弱,接地電源時對比度最高,對比度過高時會產生“鬼影”,使用時可以通過一個10K的電位器調整對比度。RS為寄存器選擇,高電平時選擇數據寄存器、低電平時選擇指令寄存器。RW為讀寫信號線,高電平時進行讀操作,低電平時進行寫操作。當RS和RW共同為低電平時可以寫入指令或者顯示地址,當RS為低電平RW為高電平時可以讀忙信號,當RS為高電平RW為低電平時可以寫入數據。E端為使能端,當E端由高電平跳變成低電平時,液晶模塊執行命令。D0~D7為8位雙向數據線。

          DM-162液晶模塊內部的字符發生存儲器(CGROM)已經存儲了160個不同的點陣字符圖形,如表1所示,這些字符有:阿拉伯數字、英文字母的大小寫、常用的符號、和日文假名等,每一個字符都有一個固定的代碼,比如大寫的英文字母“A”的代碼是01000001B(41H),顯示時模塊把地址41H中的點陣字符圖形顯示出來,我們就能看到字母“A”

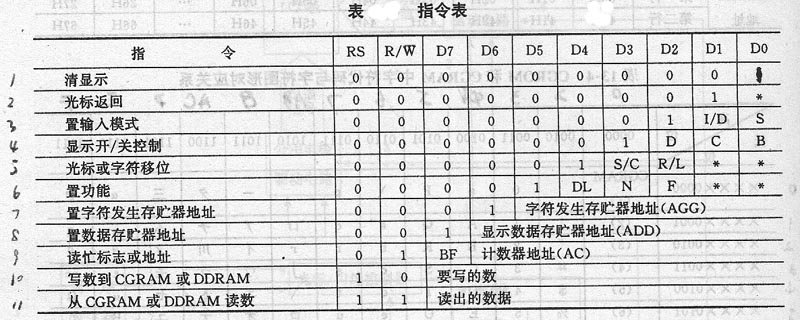

          DM-162液晶模塊內部的控制器共有11條控制指令,如表2所示,

          它的讀寫操作、屏幕和光標的操作都是通過指令編程來實現的。(說明:1為高電平、0為低電平) 指令1:清顯示,指令碼01H,光標復位到地址00H位置 指令2:光標復位,光標返回到地址00H 指令3:光標和顯示模式設置 I/D:光標移動方向,高電平右移,低電平左移 S:屏幕上所有文字是否左移或者右移。高電平表示有效,低電平則無效 指令4:顯示開關控制。 D:控制整體顯示的開與關,高電平表示開顯示,低電平表示關顯示 C:控制光標的開與關,高電平表示有光標,低電平表示無光標 B:控制光標是否閃爍,高電平閃爍,低電平不閃爍 指令5:光標或顯示移位 S/C:高電平時移動顯示的文字,低電平時移動光標 指令6:功能設置命令 DL:高電平時為4位總線,低電平時為8位總線 N:低電平時為單行顯示,高電平時雙行顯示 F: 低電平時顯示5x7的點陣字符,高電平時顯示5x10的點陣字符 指令7:字符發生器RAM地址設置 指令8:DDRAM地址設置 指令9:讀忙信號和光標地址 BF:為忙標志位,高電平表示忙,此時模塊不能接收命令或者數據,如果為低電平表示不忙。 指令10:寫數據 指令11:讀數據

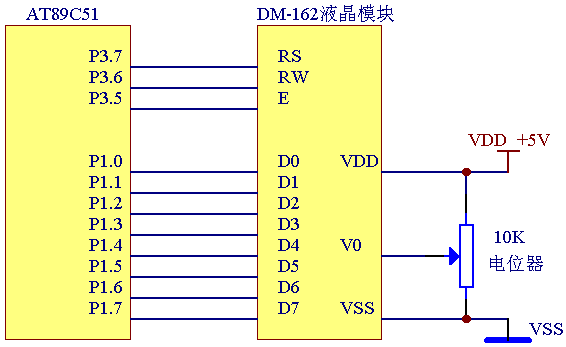

          DM-162液晶顯示模塊可以和單片機AT89C51直接接口,電路如圖1所示。

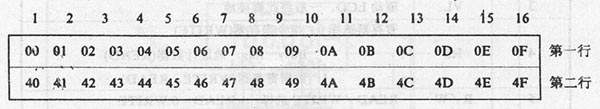

          液晶顯示模塊是一個慢顯示器件,所以在執行每條指令之前一定要確認模塊的忙標志為低電平,表示不忙,否則此指令失效。要顯示字符時要先輸入顯示字符地址,也就是告訴模塊在哪里顯示字符,表3是DM-162的內部顯示地址.

          比如第二行第一個字符的地址是40H,那么是否直接寫入40H就可以將光標定位在第二行第一個字符的位置呢?這樣不行,因為寫入顯示地址時要求最高位D7恒定為高電平1所以實際寫入的數據應該是01000000B(40H)+10000000B(80H)=11000000B(C0H)

          以下是在液晶模塊的第二行第一個字符的位置顯示字母“A”的程序:

      RS EQU P3.7

      RW EQU P3.6

      E EQU P3.5

      ORG 0000H

      MOV P1,#00000001B ;清屏

      ACALL ENABLE

      MOV P1,#00111000B ;8位2行5x7點陣

      ACALL ENABLE

      MOV P1,#00001111B ;顯示器開、光標開、閃爍開

      ACALL ENABLE

      MOV P1,#00000110B ;文字不動,光標自動右移

      ACALL ENABLE

      MOV P1,#0C0H ;寫入顯示起始地址(第二行第一個位置)

      ACALL ENABLE

      MOV P1,#01000001B ;字母A的代碼

      SETB RS ;RS=1

      CLR RW ;RW=0

      CLR E ;E=0

      ACALL DELAY

      SETB E ;E=1

      AJMP $

      ENABLE: CLR RS ;寫入控制命令的子程序

      CLR RW

      CLR E

      ACALL DELAY

      SETB E

      RET

      DELAY: MOV P1,#0FFH ;判斷液晶顯示器是否忙的子程序

      CLR RS

      SETB RW

      CLR E

      NOP

      SETB E

      JB P1.7,DELAY ;如果P1.7為高電平表示忙就循環等待

      RET

      END

          程序在開始時對液晶模塊功能進行了初始化設置,約定了顯示格式。注意顯示字符時光標是自動右移的,無需人工干預,每次輸入指令都先調用判斷液晶模塊是否忙的子程序DELAY,然后輸入顯示位置的地址0O0H,最后輸入要顯示的字符A的代碼41H。
