          在電子防盜、人體探測器領域中,被動式熱釋電紅外探測器的應用非常廣泛,因其價格低廉、技術性能穩定而受到廣大用戶和專業人士的歡迎。
      被動式熱釋電紅外探頭的工作原理及特性


      人體都有恒定的體溫,一般在37度,所以會發出特定波長10UM左右的紅外線,被動式紅外探頭就是靠探測人體發射的10UM左右的紅外線而進行工作的。人體發射的10UM左右的紅外線通過菲泥爾濾光片增強后聚集到紅外感應源上。紅外感應源通常采用熱釋電元件,這種元件在接收到人體紅外輻射溫度發生變化時就會失去電荷平衡,向外釋放電荷,后續電路經檢測處理后就能產生報警信號。
      1、這種探頭是以探測人體輻射為目標的。所以熱釋電元件對波長為10UM左右的紅外輻射必須非常敏感。
      2、為了僅僅對人體的紅外輻射敏感,在它的輻射照面通常覆蓋有特殊的菲泥爾濾光片,使環境的干擾受到明顯的控制作用。
      3、被動紅外探頭,其傳感器包含兩個互相串聯或并聯的熱釋電元。而且制成的兩個電極化方向正好相反,環境背景輻射對兩個熱釋元件幾乎具有相同的作用,使其產生釋電效應相互抵消,于是探測器無信號輸出。
      4、一旦人侵入探測區域內,人體紅外輻射通過部分鏡面聚焦,并被熱釋電元接收,但是兩片熱釋電元接收到的熱量不同,熱釋電也不同,不能抵消,經信號處理而報警。
      5、菲泥爾濾光片根據性能要求不同,具有不同的焦距(感應距離),從而產生不同的監控視場,視場越多,控制越嚴密。
      被動式熱釋電紅外探頭的優缺點
      優點:本身不發任何類型的輻射,器件功耗很小,隱蔽性好。價格低廉。
      缺點: 1、容易受各種熱源、光源干擾。2、被動紅外穿透力差,人體的紅外輻射容易被遮擋,不易被探頭接收。3、易受射頻輻射的干擾。 4、環境溫度和人體溫度接近時,探測和靈敏度明顯下降,有時造成短時失靈。
      抗干擾性能
      1、防小動物干擾:探測器安裝在推薦地使用高度,對探測范圍內地面上地小動物,一般不產生報警。
        2、抗電磁干擾:探測器的抗電磁波干擾性能符合GB10408中4.6.1要求,一般手機電磁干擾不會引起誤報。
        3、抗燈光干擾:探測器在正常靈敏度的范圍內,受3米外H4鹵素燈透過玻璃照射,不產生報警。
      紅外線熱釋電傳感器的安裝要求
      紅外線熱釋電人體傳感器只能安裝在室內,其誤報率與安裝的位置和方式有極大的關系.。正確的安裝應滿足下列條件:
        1、紅外線熱釋電傳感器應離地面2.0-2.2米。
        2、紅外線熱釋電傳感器遠離空調, 冰箱,火爐等空氣溫度變化敏感的地方。
        3、紅外線熱釋電傳感器探測范圍內不得隔屏、家具、大型盆景或其他隔離物。
        4、紅外線熱釋電傳感器不要直對窗口,否則窗外的熱氣流擾動和人員走動會引起誤報,有條件的最好把窗簾拉上。紅外線熱釋電傳感器也不要安裝在有強氣流活動的地方。

          紅外線熱釋電傳感器對人體的敏感程度還和人的運動方向關系很大。紅外線熱釋電傳感器對于徑向移動反應最不敏感, 而對于橫切方向 (即與半徑垂直的方向)移動則最為敏感. 在現場選擇合適的安裝位置是避免紅外探頭誤報、求得最佳檢測靈敏度極為重要的一環。
         性能指標
        1、發射頻率:315MHZ正負0.075MHZ
        2、發射電流:35毫安/工作電壓9V或者50毫安/工作電壓12V
        3、發射功率:200毫瓦
        4、無線報警距離:300米(空曠地)
        5、探測距離:8~18米(探測器正前方,室溫25度)
        6、探測角度:水平120°,垂直60°

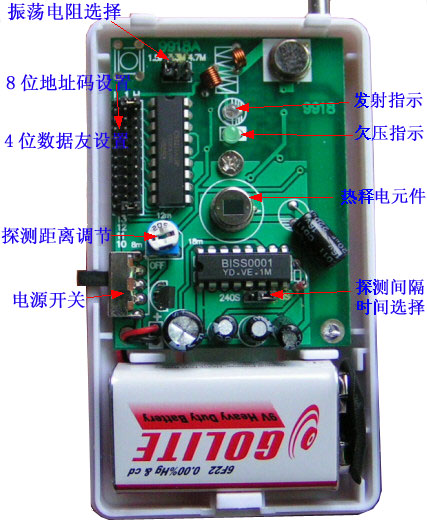

      無線人體熱釋電傳感器的跳線設置
        無線人體熱釋電傳感器的發射機地址碼必需和接收機的地址碼完全一致,打開無線電傳感器的外殼.

        8位地址碼設定:網友可以看到無線人體熱釋電傳感器內部PT2262芯片(或者是兼容芯片)的左側有一個3位12層的跳線設置區,其中從上往下1~8層是地址碼設定區域,跳線座中間的引腳分別和PT2262芯片的第1~8腳接通,左側的跳線座PCB上標注為“L”,表示和地相連,右側的跳線座PCB上標注為“H”表示和正電源相連,例如:將最頂上的跳線座用跳線帽戴在1和L上,那么也就是將2262的第1腳的地址碼設置成0,同理如果1和H用跳線帽短路,那么就是將2262的第1腳的地址碼設置成1,如果什么都不動,就是將PT2262的第1腳的地址碼設置成懸空,依此類推可以完成8位地址碼設定,地址碼必須和相應的接收板地址碼一致才能正常工作。
      4位數據碼設定:數據碼的功能是發射器件和接收器件在地址碼一致的前提下,發射器件可以傳輸的一個4位2態的數據。
        4位數據碼設定區就在地址碼設定區的下方,數據碼設定和地址碼設定類似,數據碼只有兩個狀態:低電平0和高電平1(如果懸空被認為是0,和L連線表示1)具體方法是用跳線帽將2272的引腳和L是否短路,從上往下的4排跳線座分別和PT2262芯片的第13、12、11、10管腳連同。
         振蕩電阻設定:振蕩電阻是指PT2262芯片的第15、16腳之間電阻的數值,這個電阻決定了數據脈沖的寬度必須和相應的接收板配套,否則遙控電路無法正常工作。
      感應距離設定:感應距離反映了模塊檢測人體的探測能力,產品上有一個靈敏度調整電位器,可以選擇8~18米檢測距離,注意這個參考距離是廠家在理想環境下測到的,實際距離一般為50%。
        工作間隔時間設定:模塊處于省電考慮一般都是間隔工作,例如可以選擇8秒間隔或者240秒間隔,通常都選擇8秒間隔,那么每隔8秒模塊才檢測一次人體,然后進入休眠,一般240秒間隔是省電模式,可以大大延長電池壽命。
      低電壓指示燈:模塊上有兩個LED,上面的白發紅LED是發射指示燈,當模塊檢測到人體進行報警發射時LED同步點亮,下面的一個綠色LED是低電壓指示燈,當電池電壓低于5伏時LED會點亮,提醒用戶更換電池。這里介紹的紅外線熱釋電傳感器內部的熱釋電控制器使用臺灣BISS0001專用集成電路,靜態功耗很低,只有100微安。紅外熱釋電處理芯片BISS0001應用資料
      無線報警探頭的組網應用
        在傳統的安全防范工程中,均采用有線的方式連接報警探頭和防盜報警主機,由于受傳輸距離、環境、可變性等多種因素的制約,局限性很強。無線報警探頭的出現大大方便了系統的施工。
        要實現無線報警組網,對組成的無線報警探頭和主機有一定的技術要求:比如無線發射接收的工作頻率相同,這里提供的設備都是工作在315MHZ的,并且都用聲表諧振器穩頻,頻率穩定度非常好,而且需要采用相同的編碼解碼芯片,這里都用PT2262/PT2272(SC2262/SC2272),而且芯片的振蕩電阻相一致,振蕩電阻的大小決定了編碼波形高低電平的寬度。
        要組成一個無線報警網最重要的是要正確設置各個無線探頭和主機編解碼芯片的地址碼和數據碼。
        PT2262/PT2272(SC2262/SC2272)的第1~8腳是芯片的地址碼設置腳,地址碼有三個狀態:懸空、接高電平、接低電平,地址碼就好比是一張身份識別的證書,只有發射端和接收端的地址碼設置成完全相同,才能互相確認通過。所以在同一個無線報警網中,地址碼必須相同,如果在同一個環境中有幾個無線報警網時,只要地址碼能互相區分就不會互相干擾。
        PT2262/PT2272(SC2262/SC2272)的第10~14腳是數據碼設置端,數據端可以是高電平1或者是低電平0,一共有4個通道,所以從0000~1111一共有16個。數據碼在無線報警網中主要的作用是區別不同的無線探頭,最多可以區分16個,有些主機出于成本和實用性的考慮,只用了其中的8個,表示8路報警通道。
        無線人體熱釋電紅外傳感器可方便地配合6防區防盜現場報警器或智能9防區無線防盜報警電話機組網使用。
      安裝注意事項
        安裝位置應該避免陽光和燈光直射,避免衣物、窗簾遮擋,遠離空調的出風口。
